VACON®
Frequenzumrichter

VACON® Frequenzumrichter treiben Asynchron-, Synchron-Reluktanz- und Permanentmagnetmotoren an. Sie sind äußerst robust sowie vielseitig und können auch Ihre Anwendung optimieren.

VACON® NXP Air Cooled

Präzise und leistungsstark

Die VACON® NXP Air Cooled Frequenzumrichter bieten Präzision und Leistungsstärke für Anwendungen, die eine robuste und dynamische Leistung erfordern. Sie sind in einem kompletten Leistungsbereich von bis zu 2 MW in Form von wandmontierten, in Schaltschränke eingebauten oder IP00-Modulen erhältlich.

Die Frequenzumrichter bieten sowohl für Induktions- als auch Permanentmagnetmotoren eine optimierte Motorsteuerung sowie getriebelose Frequenzumrichteranwendungen und Synchronisierungslösungen für Hochleistungsmotoren. Schnelle Feldbus-Optionen und eine außerordentlich flexible Programmierung stellen sicher, dass sich die Frequenzumrichter ganz einfach in das Automatisierungssystem jeder Anlage integrieren lassen. Eine große Zahl an Standardoptionen und eine vereinfachte Systemkomplexität sparen Entwicklungszeit und -kosten.

Leistungsbereich und Versorgungsspannungen

  • 3 x 208-240 V...0,55-90 kW
  • 3 x 380-500 V...1,5-1200 kW
    mit DriveSynch 1,5-4000 kW
  • 3 x 525-690 V...2,0-2000 kW
    mit DriveSynch 2,0-4500 kW

VACON® NXP Air Cooled

VACON® NXP Liquid Cooled

Hohe Leistung unter extremen Bedingungen

Die VACON® NXP Liquid Cooled Frequenzumrichter verfügen über eines der besten Leistungs-/Größenverhältnisse und eignen sich hervorragend für Anwendungen, bei denen nur wenig Platz vorhanden oder eine Luftkühlung schwierig ist. Viele Bereiche in der Schwerindustrie, in denen raue Betriebsbedingungen herrschen, wie Schifffahrt, Offshore-Anwendungen und Bergbauindustrie, profitieren vom kompakten Design des Frequenzumrichters und seiner robusten Zuverlässigkeit.

Flüssigkeitsgekühlte Frequenzumrichter lassen sich auf verschiedene Weise kombinieren, angefangen bei einem einzelnen anwendungsspezifischen Frequenzumrichter bis hin zu umfangreichen DC-Bussystemen. Mit ihren vielen Funktionen nutzen diese vollständig standardisierten, in Schaltschränke integrierten Antriebe den verfügbaren Raum optimal aus und minimieren die Lebenszykluskosten.

Mit diesen Frequenzumrichtern lässt sich ein hoher Schutz erzielen (IP54 oder höher), und ihr Einbau ist an fast jedem Standort in einer Anlage oder auf einem Schiff möglich. Dies senkt den Aufwand für Klimaanlagen in Schalträumen und verringert Kosten und Montagezeit. Außerdem eignen sie sich hervorragend für den nachträglichen Einbau.

Die Wartung ist schnell und einfach. Funktionen wie Safe Torque Off (STO) und Sicherer Stopp 1 (SS1) bieten mehr Sicherheit; schutzbeschichtete Platinen erhöhen die Zuverlässigkeit.

Leistungsbereich und Versorgungsspannungen

  • 3 x 400-500 V...132-4100 kW
  • 3 x 525-690 V...110-5300 kW

VACON® NXP Liquid Cooled

VACON® 100 FLOW

Individuelle Funktionen für Pumpen, Lüfter und Kompressoren

Der VACON® 100 FLOW ist ein Frequenzumrichter, der in industriellen Pumpen- und Lüfteranwendungen die Durchflussregelung verbessert und Energie einspart.

Zu seinen speziellen Funktionen zählen Mehrpumpenlösungen und Menüs für die Anwendungsauswahl. Sie verbessern die Pumpen- und Lüfterleistung und schützen Rohre und Geräte, was einen zuverlässigen Betrieb zur Folge hat. Die serienmäßig integrierte PID-Regelung verwendet einen Sensor zur Regelung der Pumpendrehzahl anstelle eines externen Reglers. Dadurch kann der Frequenzumrichter schnell auf Bedarfsschwankungen reagieren und sorgt so für eine präzise Prozessregelung und optimale Energieeinsparungen.

Leistungsbereich und Versorgungsspannungen

  • 3 x 208-240 V...0,55-90 kW
  • 3 x 380-500 V...1,1-630 kW
  • 3 x 525-690 V...5,5-800 kW

VACON® 100 FLOW

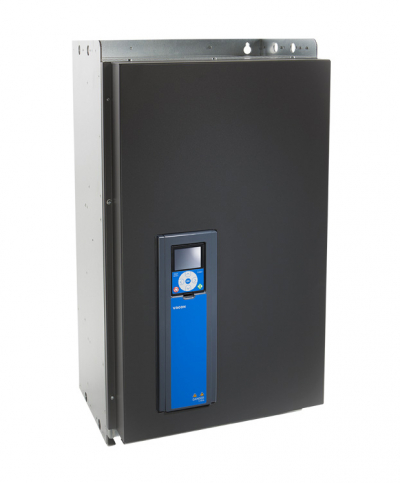

VACON® 100 INDUSTRIAL

Ein Frequenzumrichter für verschiedenste Anwendungen

Der VACON® 100 INDUSTRIAL enthält eine Vielzahl Funktionen und ist für eine große Bandbreite an Anwendungen mit konstanten Leistungs-/Drehmomentanforderungen geeignet. Die einfach zu bedienenden und robusten Motorsteuerungen erhöhen die Zuverlässigkeit und Effizienz aller Drehstrommotortypen, einschließlich Induktions- und Permanentmagnet- sowie Synchron-Reluktanzmotoren.

Durch integrierte RS485- und Ethernet-Schnittstellen, die alle wichtigen Industrieprotokolle unterstützen, lässt sich der VACON 100 INDUSTRIAL einfach in alle wichtigen Steuerungen integrieren. Die eingebaute SPS-Funktion ermöglicht die Integration von neuen Funktionen in den Frequenzumrichter. Die Funktionen „Safe Torque Off“, die verhindert, dass der Motor ein Drehmoment an der Motorwelle erzeugt, „Sicherer Stopp 1“ und ein ATEX-konformer Motorüberhitzungsschutz erhöhen die funktionale Sicherheit.

Die an der Wand montierbaren Frequenzumrichtermodule sind einfach zu installieren und zu bedienen, und die im Schaltschrank gelieferten Frequenzumrichter verfügen über umfangreiche integrierte Erweiterungsmöglichkeiten.

Leistungsbereich und Versorgungsspannungen

  • 208-240 V...0,55-90 kW
  • 380-500 V...1,1-630 kW
  • 525-690 V...5,5-800 kW

VACON® 100 INDUSTRIAL

VACON® 20

Integrierte Funktionen für eine bessere Steuerung

Der VACON® 20 bietet trotz seiner kompakten Abmessungen eine Vielzahl an Funktionen zur Verbesserung von Systemleistung und Kosteneffizienz.

Leicht zugängliche Anschlüsse, eine integrierte Hutschienenmontage und das Tool zum Kopieren von Parametern, mit dem das Übertragen von Einstellungen auch ohne Netzversorgung erfolgen kann, ermöglichen eine schnelle Installation und Inbetriebnahme. Die Parameterliste lässt sich beliebig anpassen; darüber hinaus ist das Erstellen anwendungsspezifischer Parametersätze und Grundeinstellungen möglich. Die SPS-Funktion ermöglicht den Aufbau einer individuellen Steuerlogik im Frequenzumrichter und die Nutzung nicht verwendeter I/O-Optionen für andere maschinenbezogene Aufgaben.

Die integrierte RS485-Schnittstelle ist eine kostengünstige und einfache serielle Steuerschnittstelle für den Frequenzumrichter. Mithilfe von optionalen Modulen lässt sich der VACON 20 an fast alle Feldbus-Systeme anschließen, die auf RS485 oder Ethernet basieren. Dazu gehören Profibus DP, CANopen, DeviceNet, Profinet I/O, EtherCAT, Modbus TCP/IP und Ethernet IP.

Der VACON 20 ist in allen gängigen Spannungen und einem umfassenden Leistungsbereich erhältlich. Aus diesem Grund optimiert er weltweit die Leistung von Anlagen in vielen Anwendungsbereichen der verarbeitenden Industrie, beispielsweise bei vertikalen Bewegungen, Verpackung, Materialtransport oder Durchflussregelung.

Leistungsbereich und Versorgungsspannungen

  • 1 x 115 V...0,25-1,1 kW
  • 1 x 208-240 V...0,25-2,2 kW
  • 3 x 208-240 V...0,25-11 kW
  • 3 x 380-480 V...0,37-18,5 kW
